Contenitore ESS per batteria: tipi, componenti, applicazioni e guida all'acquisto

Che cos'è un contenitore ESS per batteria e come funziona?

Un container con sistema di accumulo dell'energia della batteria (ESS) è un'unità autonoma assemblata in fabbrica che integra moduli batteria, apparecchiature di conversione dell'energia, sistemi di gestione termica, infrastrutture antincendio e dispositivi elettronici di monitoraggio all'interno di un involucro standardizzato, più comunemente un telaio di container di spedizione ISO di dimensioni di 20 piedi o 40 piedi. Questo approccio containerizzato consente agli operatori di rete, agli impianti industriali e agli sviluppatori di energia rinnovabile di implementare rapidamente lo stoccaggio di energia su larga scala, con tempi minimi di ingegneria civile in loco e di messa in servizio rispetto alle sale batterie o alle installazioni di caveau personalizzate.

All'interno di un tipico contenitore ESS per batterie, i rack per batterie al litio ferro fosfato (LFP) o al nichel-manganese-cobalto (NMC) sono disposti in file lungo le pareti interne, collegati in configurazioni in serie e parallelo per raggiungere le specifiche di tensione e capacità target. Un sistema di gestione della batteria (BMS) monitora la tensione, la temperatura e lo stato di carica di ogni cella in tempo reale, comunicando con un sistema centrale di gestione dell'energia (EMS) che coordina i cicli di carica e scarica in base ai segnali della rete o alle richieste di carico del sito. Un sistema di conversione di potenza bidirezionale (PCS), integrato all'interno del contenitore o installato in un armadio adiacente, converte la potenza CC dai banchi batterie in potenza CA compatibile con la rete locale o l'infrastruttura della struttura.

Componenti principali all'interno di un contenitore ESS della batteria

Comprendere cosa si trova fisicamente all'interno di un container ESS è essenziale per gli ingegneri degli acquisti, gli sviluppatori di progetti e i gestori delle strutture che devono valutare proposte, confrontare fornitori e pianificare siti di installazione. Ciascun sottosistema svolge un ruolo distinto e fondamentale per un funzionamento sicuro e affidabile.

Moduli batteria e rack

I moduli batteria sono il principale mezzo di accumulo dell'energia. In un container ESS da 40 piedi, le configurazioni tipiche includono da 8 a 20 rack di batterie, ciascun rack contiene da 8 a 16 moduli batteria, con ciascun modulo che ospita da 16 a 280 celle prismatiche o cilindriche a seconda della chimica e del fattore di forma. La chimica LFP domina il mercato ESS containerizzato su scala industriale grazie alla sua stabilità termica, alla lunga durata (3.000-6.000 cicli completi) e al costo per kWh inferiore rispetto a NMC. Un singolo container LFP da 40 piedi dei principali produttori fornisce attualmente tra 2 MWh e 5MWh di energia utilizzabile, con il limite più alto ottenibile attraverso un avanzato imballaggio da cella a rack e celle a maggiore densità energetica.

Sistema di gestione della batteria (BMS)

Il BMS opera su tre livelli gerarchici: monitoraggio a livello di cella (misurazione delle tensioni e delle temperature delle singole celle), bilanciamento a livello di modulo (ridistribuzione della carica tra le celle per evitare divergenze di capacità) e protezione a livello di rack (attivazione dei contattori per isolare le stringhe difettose). Un BMS ben progettato è fondamentale non solo per le prestazioni ma anche per la sicurezza: deve rilevare anomalie termiche a livello di cella prima che si trasformino in eventi di instabilità termica. Le piattaforme BMS all'avanguardia ora incorporano la spettroscopia di impedenza elettrochimica (EIS) e la stima dello stato di salute (SOH) assistita dall'intelligenza artificiale per prevedere il degrado e ottimizzare le strategie di invio durante la vita operativa di 10-20 anni del sistema.

Sistema di conversione di potenza (PCS)

Il PCS è l'interfaccia elettrica tra il banco batterie CC e la rete CA. Negli ESS containerizzati, le unità PCS hanno generalmente una potenza nominale compresa tra 500 kW e 2,5 MW per container. I moderni progetti PCS raggiungono efficienze di conversione di andata e ritorno superiori al 97% e supportano modalità di controllo di formazione o di seguito della griglia. La capacità di formazione della rete – la capacità del PCS di stabilire riferimenti di tensione e frequenza in modo indipendente – è sempre più critica per le microreti e i sistemi che operano in modalità in isola. Alcuni progetti di contenitori integrano il PCS internamente; altri si collegano a uno skid PCS separato o a una stazione inverter centrale, il che può ridurre la complessità del container ma aumenta i requisiti di cablaggio e ingombro in loco.

Sistema di gestione termica

Mantenere la temperatura della batteria entro un intervallo ottimale, in genere compreso tra 15°C e 35°C per LFP, è essenziale sia per le prestazioni che per la longevità. I contenitori ESS utilizzano uno dei tre approcci principali di gestione termica: raffreddamento ad aria (convezione forzata tramite unità HVAC), raffreddamento a liquido (piastre fredde o circuiti di raffreddamento a immersione integrati in ciascun rack) o sistemi ibridi. Il raffreddamento a liquido offre un'uniformità termica superiore e consente velocità di carica/scarica più elevate senza accelerare il degrado, ma aggiunge complessità idraulica e requisiti di manutenzione. In climi con caldo o freddo estremi, il sistema di gestione termica deve anche fornire capacità di riscaldamento (riscaldatori PTC o circuiti a pompa di calore) per prevenire perdite di capacità o danni alle celle durante il funzionamento invernale. I principali produttori specificano che i loro contenitori funzionano in intervalli di temperatura ambiente compresi tra -30°C e 55°C con un'adeguata gestione termica attiva.

Rilevazione e soppressione degli incendi

La sicurezza antincendio è un elemento non negoziabile della progettazione di qualsiasi contenitore ESS per batterie. I contenitori moderni incorporano un rilevamento multistrato: sensori di gas elettrochimici che rilevano idrogeno, monossido di carbonio e composti organici volatili rilasciati durante la fase iniziale dell'instabilità termica; sensori termici e rilevatori di fumo come trigger secondari; e rilevatori di fiamma ottici come strato di conferma finale. I sistemi di soppressione utilizzano tipicamente eptafluoropropano (HFP/FM-200), CO₂ o, in misura crescente, sistemi water mist appositamente progettati per gli incendi delle batterie al litio. Alcuni progetti leader includono canali di ventilazione a livello di cella che dirigono i gas di scarico lontano dalle celle adiacenti e verso percorsi di scarico dedicati, riducendo la probabilità che i guasti a cascata si propaghino attraverso un rack.

Dimensioni standard dei contenitori e valori di capacità tipici

I contenitori ESS per batterie sono disponibili in una gamma di impronte standard in linea con le dimensioni intermodali ISO, consentendo il trasporto su camion, ferrovia o nave senza permessi speciali. La tabella seguente illustra le configurazioni più comuni disponibili dai principali produttori nel periodo 2024-2025:

Principali applicazioni dei contenitori ESS per batterie

Le unità ESS a batteria containerizzate servono un'ampia gamma di applicazioni lungo tutta la catena del valore dell'elettricità, dallo stoccaggio lato generazione alle implementazioni industriali dietro il contatore. La natura modulare dei sistemi basati su container consente ai progetti di scalare da centinaia di kilowattora a centinaia di megawattora semplicemente aggiungendo stringhe di container parallele.

Regolazione della frequenza su scala di rete e servizi ausiliari

I contenitori ESS delle batterie sono tra le risorse che rispondono più rapidamente sulla rete elettrica. Possono passare dallo standby alla piena potenza nominale in meno di 100 millisecondi, molto più velocemente dei generatori di gas o delle unità idroelettriche. Ciò li rende eccezionalmente adatti per i mercati di regolazione della frequenza, dove gli operatori di rete pagano un premio per le risorse che possono assorbire o iniettare energia rapidamente per mantenere la frequenza di rete a 50 Hz o 60 Hz. Progetti come Hornsdale Power Reserve nell’Australia Meridionale (150 MW/194 MWh, utilizzando contenitori Tesla Megapack) hanno dimostrato che le batterie ESS possono sovraperformare le risorse di riserva rotante in termini di velocità di risposta e precisione, riducendo gli eventi di deviazione di frequenza e guadagnando significativi ricavi dai servizi ausiliari.

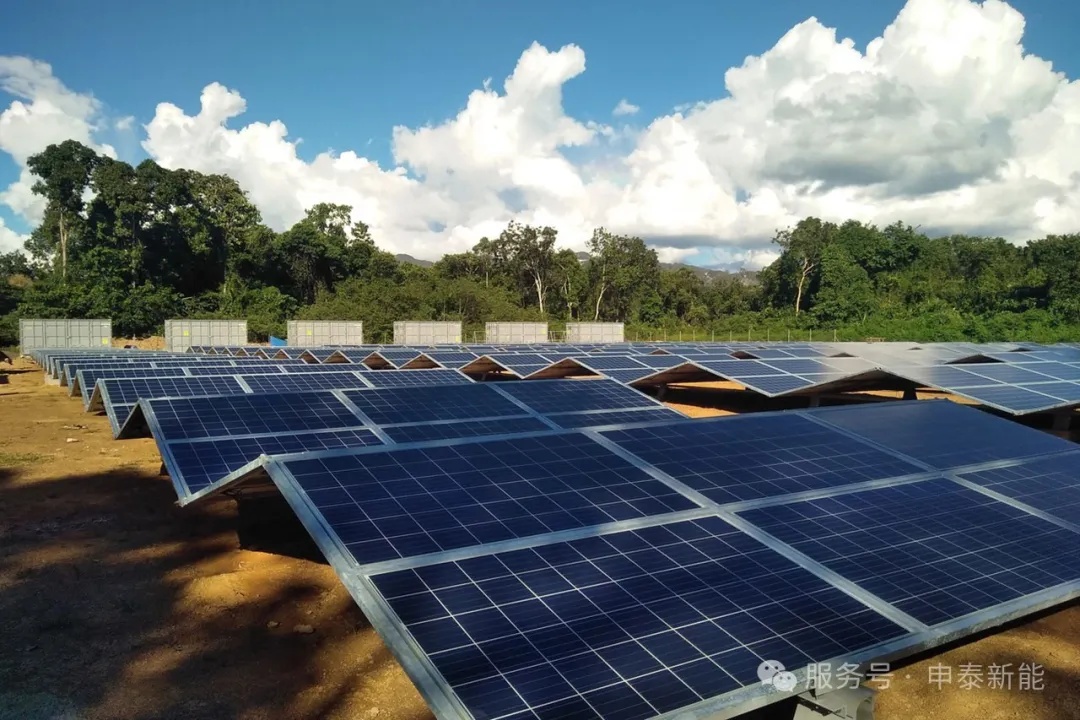

Rassodamento dell'energia solare ed eolica

Le fonti energetiche rinnovabili producono energia in modo intermittente, creando eventi di rampa e lacune generazionali che mettono a dura prova la stabilità della rete. Un contenitore ESS della batteria collocato insieme a un parco solare fotovoltaico o eolico funge da buffer, assorbendo la generazione in eccesso durante i periodi di picco di produzione e scaricandosi durante i transitori nuvolosi, le pause di vento o i picchi di domanda serali. Negli impianti ibridi su scala industriale, il sistema di accumulo è dimensionato per fornire da 1 a 4 ore di produzione di energia rispetto alla capacità nominale dell'impianto rinnovabile. Questa capacità di “rassodamento” trasforma la generazione variabile in una risorsa più prevedibile e programmabile, migliorando il credito di capacità dell’impianto e il valore di mercato. Molte giurisdizioni e acquirenti di prelievo ora richiedono l’abbinamento dello stoccaggio come condizione dei contratti di approvvigionamento di energia rinnovabile.

Gestione dei picchi di domanda commerciale e industriale

Gli impianti industriali e i grandi edifici commerciali spesso devono far fronte a costi di consumo che costituiscono il 30-50% della bolletta elettrica mensile. Questi addebiti vengono attivati ​​da eventi di picco di consumo, a volte inferiori a 15 minuti, durante i periodi di fatturazione. Un contenitore ESS della batteria dietro il contatore può monitorare il carico dell’impianto in tempo reale e scaricarlo preventivamente per ridurre questi picchi di domanda, riducendo il picco misurato e quindi la carica della domanda. I periodi di ammortamento per le applicazioni di peak shaving C&I variano generalmente da 3 a 7 anni a seconda delle strutture tariffarie locali, del costo della batteria e dei profili di carico della struttura. I sistemi containerizzati sono particolarmente interessanti in questo segmento perché possono essere installati in parcheggi, tetti o terreni adiacenti senza modifiche significative dell’edificio.

Microreti e alimentazione remota off-grid

Le comunità remote, le reti insulari, le operazioni minerarie e le installazioni militari che fanno affidamento sulla generazione diesel devono affrontare costi elevati del carburante, rischi della catena di approvvigionamento e sfide in materia di emissioni. I contenitori ESS a batteria combinati con la generazione solare o eolica riducono drasticamente il consumo di diesel – in alcune configurazioni di microreti ibride, del 70-90% – migliorando al contempo la qualità e l’affidabilità dell’energia. La natura autonoma dei container ESS li rende ideali per queste applicazioni: un sistema completo può essere spedito tramite camion a pianale o chiatta, gru in posizione e messo in servizio in pochi giorni. Progetti in Alaska, nell’entroterra australiano e nelle isole del Pacifico hanno dimostrato la fattibilità tecnica ed economica di questo approccio, con costi di stoccaggio livellati e competitivi con la generazione diesel a prezzi del carburante superiori a 1 dollaro al litro.

Riduzione della congestione della trasmissione e differimento della rete

Nelle regioni in cui l’infrastruttura di trasmissione è limitata, i contenitori ESS delle batterie possono essere collocati nei centri di carico per rinviare o evitare costosi aggiornamenti della rete. Caricando durante i periodi non di punta, quando le linee di trasmissione hanno capacità inutilizzata, e scaricando durante le ore di punta della domanda, un contenitore ESS posizionato strategicamente può ridurre la potenza di picco che fluisce attraverso un segmento di trasmissione o distribuzione con collo di bottiglia. Le utility in California, New York e nel Regno Unito hanno implementato ESS containerizzati appositamente per i programmi NWA (non-wires alternatives), evitando centinaia di milioni di spese in conto capitale infrastrutturali e offrendo allo stesso tempo risultati di affidabilità equivalenti. La flessibilità di ricollocare le risorse containerizzate – qualora la topologia della rete dovesse cambiare – offre ai servizi pubblici un’opzionalità che gli investimenti in infrastrutture fisse non possono fornire.

Pianificazione del sito e requisiti civili per la distribuzione dei contenitori ESS

Il successo dell'implementazione di un progetto di container ESS per batterie richiede un'attenta pianificazione del sito che soddisfi i requisiti strutturali, elettrici, di accesso e di sicurezza. Una preparazione inadeguata del sito è una delle cause più comuni di ritardi nei progetti e di superamento dei costi negli impianti di stoccaggio containerizzati.

• Progettazione della fondazione e del pad: I contenitori ESS richiedono piattaforme piane in cemento armato in grado di supportare carichi di 30-45 tonnellate per contenitore, oltre a carichi dinamici durante gli eventi sismici. I cuscinetti di ghiaia con travi in ​​acciaio rappresentano un'alternativa a basso costo utilizzata in alcune implementazioni temporanee o semipermanenti. È necessario prevedere un drenaggio adeguato nel materassino per impedire l'ingresso di acqua sotto il pavimento del contenitore.
• Spaziatura e spazio libero del contenitore: Le norme antincendio e i requisiti del produttore in genere impongono distanze minime di 1-3 metri tra i contenitori adiacenti per consentire l'accesso di emergenza e prevenire la propagazione dell'incendio. I requisiti della giurisdizione delle autorità antincendio locali (AHJ) devono essere rivisti nelle prime fasi del processo di progettazione, poiché variano in modo significativo da una regione all'altra e possono influire sull'impronta complessiva del sito del 20-40%.
• Interconnessione elettrica: I cavi CA ad alta tensione, le sbarre collettrici CC (nelle configurazioni accoppiate CC), i condotti di comunicazione e l'infrastruttura di messa a terra devono essere coordinati tra i contenitori e il punto di interconnessione. I quadri di media tensione, i trasformatori elevatori e i relè di protezione sono generalmente alloggiati in una cabina elettrica separata o in uno skid adiacente ai contenitori delle batterie.
• Sicurezza perimetrale e controllo accessi: Le installazioni ESS su scala industriale richiedono recinzioni perimetrali (in genere una catena di 2,4 m con filo spinato), cancelli di accesso dei veicoli, sorveglianza CCTV e sistemi di rilevamento degli intrusi per conformarsi al NERC CIP o standard equivalenti di sicurezza informatica e sicurezza fisica. Il controllo degli accessi per il personale di manutenzione autorizzato deve essere integrato con il sistema di gestione della sicurezza complessivo del sito.
• Comunicazioni e connettività SCADA: Ciascun container richiede un gateway di comunicazione collegato all'EMS del sito e, nelle applicazioni connesse alla rete, allo SCADA dell'azienda elettrica o alla piattaforma di gestione dell'energia tramite fibra, cellulare o linea dedicata dedicata. Si consigliano percorsi di comunicazione ridondanti per le risorse critiche della rete per garantire il monitoraggio continuo e il controllo della disponibilità.

Produttori e prodotti leader di contenitori ESS per batterie

Il mercato globale delle batterie ESS in container è servito da un campo competitivo di produttori che abbraccia l’intera catena di fornitura: dai produttori di celle che si sono integrati verticalmente nell’integrazione di sistema, agli integratori di sistemi indipendenti che acquistano celle e assemblano soluzioni di contenitori complete. La seguente panoramica evidenzia i prodotti più importanti e le loro caratteristiche distintive:

Standard di sicurezza e certificazioni per contenitori ESS

La conformità agli standard di sicurezza applicabili è sia un requisito normativo che un fattore critico per garantire finanziamenti, assicurazioni e approvazioni di interconnessione alla rete per i progetti di contenitori ESS per batterie. Il panorama normativo è complesso, con standard che si sovrappongono nei settori elettrico, antincendio e delle normative edilizie.

• UL 9540 (standard per sistemi e apparecchiature di accumulo dell'energia): Il principale standard di sicurezza a livello di sistema per ESS in Nord America. La norma UL 9540 valuta l'ESS completo assemblato, comprese batterie, PCS, BMS e custodia, per quanto riguarda la sicurezza elettrica, antincendio e meccanica. La conformità è richiesta dalla maggior parte delle normative edilizie e antincendio statunitensi per implementazioni commerciali e su scala industriale.
• UL 9540A (metodo di prova per la valutazione della propagazione dell'incendio in fuga termica): Un metodo di test complementare a UL 9540 che valuta specificamente se l'instabilità termica in una cella o modulo si propagherà alle unità adiacenti all'interno del contenitore. I risultati della norma UL 9540A informano direttamente i requisiti di distanza di separazione dal fuoco specificati dagli AHJ e dallo standard NFPA 855. I sistemi con risultati favorevoli UL 9540A possono beneficiare di distanze di battuta d'arresto ridotte.
• NFPA 855 (Standard per l'installazione di sistemi di accumulo di energia fissi): Stabilisce le quantità massime di accumulo di energia per compartimento antincendio, i sistemi di soppressione incendi richiesti, i requisiti di ventilazione e le disposizioni di accesso ai soccorritori. L'edizione 2023 ha introdotto linee guida aggiornate specifiche per i grandi sistemi containerizzati all'aperto.
• IEC 62933 (Sistemi di accumulo dell'energia elettrica): La serie di standard internazionali che regolano i test delle prestazioni, la sicurezza e i requisiti ambientali dell'ESS. La norma IEC 62933-2 copre i requisiti di sicurezza per i sistemi connessi alla rete, mentre la norma IEC 62933-5 affronta le valutazioni ambientali inclusa l'analisi del ciclo di vita.
• IEC 62619 (Requisiti di sicurezza per celle al litio secondarie in applicazioni fisse): Standard a livello di cella e batteria che copre i test di tolleranza all'abuso (sovraccarico, cortocircuito, esposizione termica) e i requisiti di progettazione per le celle utilizzate in applicazioni ESS fisse.
• Norme NERC CIP (protezione delle infrastrutture critiche): Per gli ESS connessi alla rete in Nord America classificati come asset BES (Bless Electric System), gli standard di sicurezza informatica NERC CIP impongono controlli specifici su accesso elettronico, sicurezza fisica, risposta agli incidenti e gestione dei rischi della catena di fornitura per software e hardware BMS ed EMS.

Costo totale di proprietà e considerazioni economiche

La valutazione del costo reale di un progetto di container ESS per batterie richiede un'analisi completa del costo totale di proprietà (TCO) che va ben oltre la spesa iniziale in conto capitale per l'hardware. I responsabili degli approvvigionamenti e i team di finanza di progetto devono tenere conto di una gamma completa di fattori di costo nel corso della vita operativa del sistema, in genere 10-20 anni.

Ripartizione delle spese in conto capitale

A partire dal 2024-2025, i sistemi di container ESS con batterie su scala industriale chiavi in mano verranno acquistati a costi di capitale di circa $ 180-$ 300 per kWh per il sistema completo accoppiato in CA, inclusi container, PCS, trasformatori, EMS, preparazione del sito e messa in servizio. I sistemi basati su LFP all'estremità inferiore di questo intervallo sono disponibili presso produttori cinesi tra cui CATL, BYD e Sungrow. I sistemi degli integratori occidentali o quelli che richiedono la conformità dei contenuti nazionali (per la qualificazione degli incentivi ITC/IRA negli Stati Uniti) si collocano generalmente nella fascia più alta o al di sopra di questo intervallo. I costi delle batterie rappresentano circa il 50-60% del costo totale del sistema, mentre il resto è costituito da PCS, resto dell'impianto e servizi EPC.

Costi operativi e di manutenzione

I costi annuali di esercizio e manutenzione (O&M) per gli ESS containerizzati variano generalmente da 5 a 15 dollari per kWh all'anno, a seconda dell'ambito del contratto di servizio, della complessità del sistema e della lontananza del sito. Le attività O&M includono la manutenzione preventiva dei sistemi HVAC e di raffreddamento, gli aggiornamenti del software BMS, la sostituzione dei fluidi di gestione termica (per i sistemi raffreddati a liquido), le ispezioni dei sistemi antincendio e le patch di sicurezza informatica. Devono essere preventivati ​​anche i costi di aumento – la spesa per aggiungere capacità della batteria per compensare il degrado della capacità nel tempo e mantenere la produttività energetica contrattata – che in genere rappresentano il 10-20% del costo dell’hardware originale su un periodo di 10 anni.

Flussi di entrate e impilamento del valore

Gli aspetti economici di un progetto di container ESS a batteria sono più favorevoli quando il sistema è in grado di acquisire più flussi di entrate contemporaneamente, una pratica nota come value stacking. Un singolo asset ESS può spesso partecipare all’arbitraggio energetico (acquisto di energia elettrica a basso costo nelle ore di punta e vendere ai prezzi di punta), mercati di regolazione della frequenza, mercati di capacità e fornire contemporaneamente una riduzione della tariffa della domanda dietro il contatore, a condizione che il software di dispacciamento sia sufficientemente sofisticato da ottimizzare tutte le opportunità di guadagno senza impegni contrastanti. Progetti in mercati competitivi statunitensi come ERCOT (Texas) e ISO-NE (New England) hanno dimostrato IRR del 10-18% per asset ESS della durata di 4 ore ben ottimizzati quando si combinano arbitraggio energetico, servizi ausiliari e ricavi del mercato della capacità.

Tendenze emergenti che modellano il mercato dei contenitori ESS per batterie

Il mercato ESS containerizzato si sta evolvendo rapidamente, spinto dal calo dei costi delle batterie, dalla crescente penetrazione delle energie rinnovabili e dagli obblighi di decarbonizzazione della rete. Diverse tendenze importanti stanno rimodellando la progettazione del prodotto, l’economia del progetto e la struttura del mercato verso la fine degli anni ’20.

• Aumento della densità energetica per contenitore: I produttori stanno continuamente aumentando l’impronta di kWh per contenitore attraverso innovazioni cell-to-rack e cell-to-pack, telai di contenitori high-cube più alti e celle singole di maggiore capacità (ad esempio, le celle prismatiche LFP da 314 Ah e 628 Ah stanno ora entrando in produzione). La traiettoria suggerisce che container da 40 piedi superiori a 8-10 MWh potrebbero essere disponibili in commercio entro il 2027.
• Conservazione di maggiore durata: Con l’intensificarsi della decarbonizzazione della rete, la domanda di ESS della durata di 6-12 ore sta crescendo rapidamente. Ciò sta suscitando interesse per prodotti chimici alternativi – tra cui batterie agli ioni di sodio, ferro-aria e a flusso – confezionati in formati containerizzati per servire applicazioni di lunga durata in cui l’economia del litio è meno favorevole.
• Contenitori per batterie di seconda vita: I pacchi batterie dei veicoli elettrici dismessi, in particolare quelli degli autobus elettrici e dei veicoli passeggeri di prima generazione, vengono rinnovati e riconfezionati in ESS containerizzati per applicazioni stazionarie meno impegnative come il livellamento dell'energia solare o l'alimentazione di backup. I sistemi di seconda vita possono offrire costi iniziali inferiori del 30-50%, sebbene richiedano BMS più rigorosi e un’attenta gestione del ciclo.
• Gestione energetica basata sull’intelligenza artificiale: Le piattaforme EMS di prossima generazione sfruttano l'apprendimento automatico e i dati di mercato in tempo reale per ottimizzare dinamicamente le decisioni di spedizione su più flussi di entrate, prevedere il degrado e pianificare la manutenzione. Aziende come Tesla (Autobidder), Fluence (Mosaic OS) e Stem (Athena) competono in modo aggressivo sulle capacità del software mentre la differenziazione dell’hardware si restringe.
• Contenuti nazionali e localizzazione della supply chain: L’Inflation Reduction Act (IRA) degli Stati Uniti, il regolamento sulle batterie dell’UE e politiche simili in Australia e India stanno creando forti incentivi per localizzare la produzione di ESS per batterie. Ciò sta stimolando investimenti significativi nelle gigafactory nordamericane ed europee per celle LFP e assemblaggio di contenitori ESS, che sposteranno gradualmente le opzioni di approvvigionamento per progetti che richiedono la qualificazione del contenuto locale.
